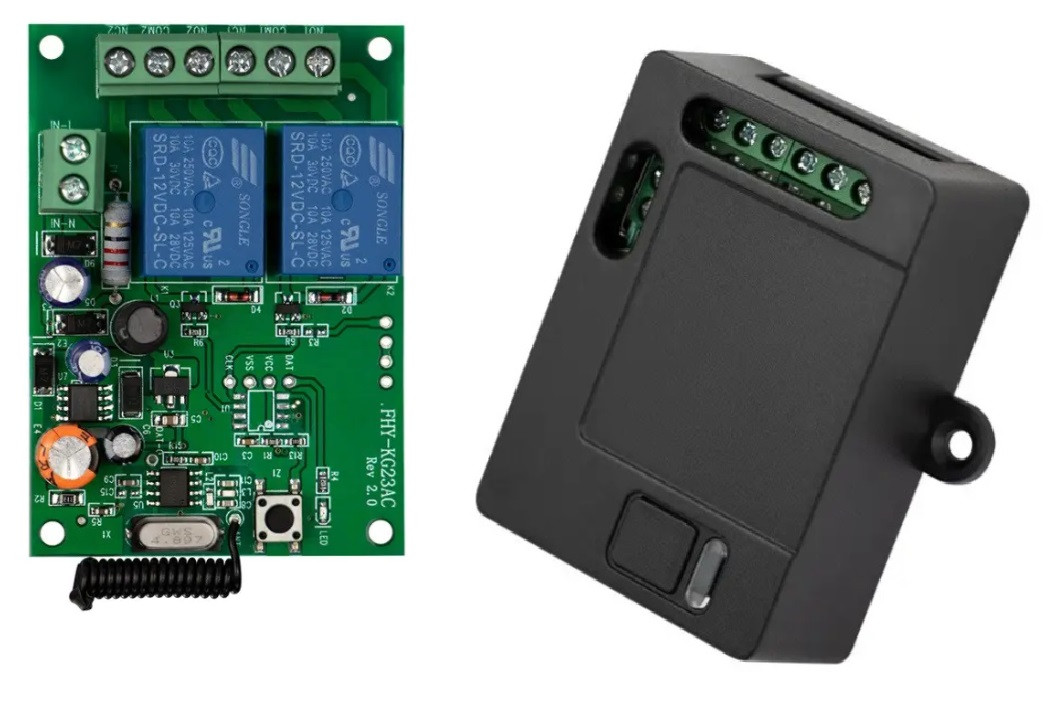

Радіореле дистанційний вимикач 2 каналу 85-250В KG23AC
Дистанційний двоканальний вимикач (радіокероване реле) з живленням від джерела постійної або змінної напруги 85-250В в корпусі, керується пультом дистанційного керування або передавачем, що передає сигнали з фіксованим кодуванням на частоті 433МГц.
Цей вимикач дозволяє дистанційно керувати включенням-вимкненням навантаження (освітлення, ворота, шлагбаум, сирена тощо) споживаною потужністю до 2 кВт. З міркувань надійності навантаження слід обмежити до 1,5 кВт (7А). При підключенні електродвигунів слід зважати на величину пускового струму.
З цим вимикачем можуть працювати пульти із фіксованим кодом. Також сумісний із сигналізацією G90B, мостом Broadlink, Sonoff Bridge та іншими системами "розумний дім".
ВАЖЛИВО! Всі комутовані контакти реле виведені на контактні клеми і не мають інших з'єднань на платі, що не обмежує вас у реалізації схеми та напруги комутації. Реле можуть комутувати напругу від 0 до 250 вольт.
При подачі на вимикач напруги живлення реле завжди будуть в розімкнутому стані (контакти NC і Com замкнуті NO і Com розімкнуті) незалежно від того, в якому стані було реле при відключенні напруги живлення.
Призначення контактів реле на відповідному фото. Живлення вимикача подається на 2 окремі контакти. Полярність напруги живлення значення немає, оскільки напруга живлення проходить через діодний міст.
Налаштування.
Двоканальний вимикач має 3 режими роботи:
- Режим "Дзвінок". Реле замкнуте, поки натиснуто кнопку пульта дистанційного керування. Якщо відпустити кнопку – реле розімкнеться. Використовується одна кнопка пульта.
- Режим "Однокнопковий вимикач". Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання - розмикає. Використовується одна кнопка пульта.
- Режим "Взаємного блокування" - увімкнення одного каналу викликає вимкнення другого каналу і навпаки, натискання третьої кнопки відключає обидва канали.
Вибір режиму роботи.
- Кожен пульт дистанційного керування має свій індивідуальний цифровий код. Для того, щоб приймач записав код пульта, необхідно виконати "навчання" приймача. Для цього призначена кнопка на корусі реле (вона лише одна).
Навчання для режиму «Дзвінок»:
- Натисніть кнопку навчання приймача 1 раз, світлодіод згасне – це ознака готовності приймача прийняти код пульта. Натисніть на пульті дистанційного керування будь-яку кнопку 1 раз (ця кнопка надалі і буде керувати першим каналом). Світлодіод приймача моргне 3 рази і згасне, тобто код пульта успішно прийнятий і приймач готовий прийняти сигнал для другого каналу. Натисніть кнопку пульта, щоб керувати другим каналом. Світлодіод приймача моргне 3 рази і перейде в режим постійного світіння, тобто режим навчання завершено і приймач і пульт готові до спільної роботи в цьому режимі.
Навчання для режиму "Однокнопковий вимикач":
- Відбувається аналогічно до попереднього режиму, за винятком того, що кнопка навчання натискається послідовно 2 рази.
Навчання для режиму "Взаємного блокування":
- Відбувається аналогічно до попереднього режиму, за винятком того, що кнопка навчання натискається послідовно 3 рази. У цьому режимі використовується 3 кнопки, третя кнопка використовується для вимкнення обох каналів.
- Скидання приймача
- Щоб очистити приймач від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди у приймачі будуть стерті.
- Відбувається аналогічно до попереднього режиму, за винятком того, що кнопка навчання натискається послідовно 3 рази. У цьому режимі використовується 3 кнопки, третя кнопка використовується для вимкнення обох каналів.
Скидання приймача
- Щоб очистити приймач від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди у приймачі будуть стерті.
Технічні характеристики:
- Модель: KG23DC;
- Напруга живлення: AC 85-250V;;
- Навантажувальна здатність реле: не більше 10А
- Споживаний струм у режимі спокою: <8.5mA;
- Частота радіосигналу: 433МГц;
- Кодування сигналу, що підтримується: Learning Code(1527), Fixed Code(2262);
- Чутливість приймача: -105dBM;
- Доступні комутаційні контакти реле: NO, COM, NC "сухі";
- Розміри плати: 73*52*25 мм;
- Розміри корпусу: 75*55*30 мм;
- Вага: 65г.
Комплектація:
- Радіореле дистанційний вимикач 2 каналу 85-250В KG23AC
Основні | |
---|---|
Країна виробник | Китай |
Застосування | Для управління двигунами |
Кількість режимів роботи | 2 |
Напруга | 12 В |
Гарантійний термін | 1 міс |
Стан | Новий |
