Терморегулятор цифровий (термореле) DM-W3002 220V

Терморегулятор цифровий (термореле) DM-W3002 220V

Цифровий регулятор температури з вологозахищеним датчиком температури, -50 ~ +110°C, змінного струму, потужність навантаження 1500 Вт.

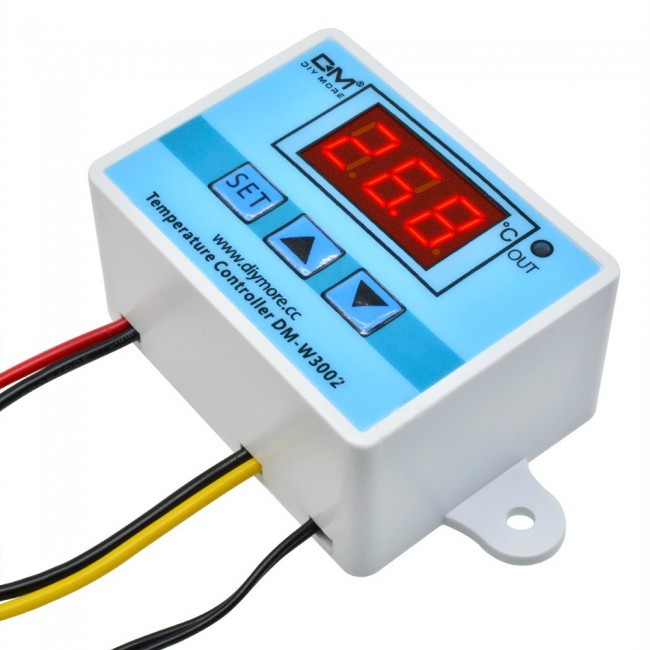

DM-W3002 – терморегулятор високої точності та імпульсним блоком живлення 220 В змінного струму, від відомого виробника XH-Electron Co, Ltd. Оснащений виносним вологонепроникним датчиком для автоматичної підтримки заданої температури та має цифровий LED-дисплей для зручного перегляду інформації та налаштування температурного режиму.

Модель W3002 досить компактна. Довжина пристрою складає всього 6 см, а висота – 4,5 см. При ширині понад 3 см. Корпус терморегулятора білий із чорним цифровим дисплеєм.

Всі зміни температурного режиму, які Ви вносили, зберігаються в енергонезалежній пам’яті, навіть якщо пристрій вимкнено.

У модулі використається загальний термістор 10K NTC.

Для роботи терморегулятора необхідно подати живлення 220 В

Реле терморегулятора комутує навантаження з напругою до 250 В струм до 6 А (потужність до 1500 Вт).
Терморегулятор управляється мікроконтролером STM8S003F3P6, який аналізує виміряну цифровим датчиком температуру, порівнює її із заданим значенням, враховує заданий режим роботи, і на підставі цих даних включає та відключає навантаження. Комутація здійснюється електромагнітним реле.
Терморегулятор ― контактний (у терморегуляторі застосовано релейний силовий елемент). Терморегулятор двох пороговий ― верхній та нижній пороги (можливість завдання верхнього значення (порога) температури включення (відключення) та нижнього значення (порога) температури включення (відключення).
Для підключення терморегулятора до мережі 220 В у пристрої є перетворювач, за допомогою якого пристрій може працювати прямо від мережі змінного струму 220 В.
Налаштування терморегулятора:
Терморегулятор оснащений трьома кнопками керування для встановлення та налаштування режимів роботи.

Режими роботи терморегулятора:

Р0 – температура включення: -50 C – +110 C;

P1 – температура відключення: -50 C – +110 C;

Р2 – дельта корекції температури (якщо термометр бреше): -10 C – +10 C;

P3 – затримка включення, у хвилинах: 0 – 10;

Для зміни режиму роботи необхідно:

1) натиснути кнопку з ієрогліфом і тримати доки на екрані не загориться Р0;

2) стрілками вибрати режим та натиснути кнопку з ієрогліфом;

3) стрілками вибрати значення та знову натиснути кнопку з ієрогліфом.

Цікава особливість – швидкість оновлення показань температури залежить від швидкості зміни температури. При швидких змінах температури, індикатор оновлює показання тричі на секунду, при повільних змінах — приблизно 10 разів повільніше, тобто. відбувається цифрова фільтрація результату підвищення стабільності показань.

 Характеристики:

• Діапазон встановлення температури: – 50C…+110C;
• Робоча температура датчика: -20 C – +75 ;
• Точність температури: ± 0.1;
• Мінімальний гістерезис: 0.1C;
• Живлення: AC 220 В;
• Датчик температури: водонепроникний термістор NTC10K/B3950 0,5%, Ø4 мм довжина 20 мм;
• Довжина дроту датчика температури: 1 м;
• Точність вимірювання температури: ± 0.2;
• Вихід: контакти реле, 220 до 6 А (макс. До 10 А (2 кВт);
• Розмір: 60 (Д) х 45 (Ш) х 31 (В) мм;
• Колір монітора: червоний;
• Тип дисплея: цифровий;
• Загальна вага: 150 г

Комплектація:

• Термореле 1 шт
