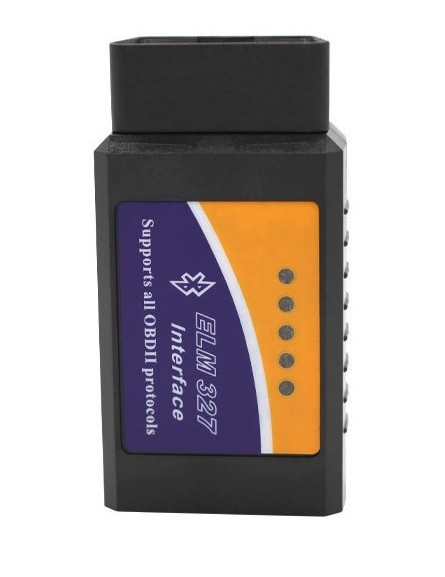

Автосканер PIC18F25K80 OBD2 ELM327 v1.5 Bluetooth діагностичний автомобільний сканер

Автосканер PIC18F25K80 OBD2 ELM327 v1.5 Bluetooth діагностичний автомобільний сканер

Читає автомобілі: електромобілі Nissan Leaf та інші, ВАЗ, дизельні, бензинові.

Автосканер на основі контролера ELM327 v1.5  – це пристрій, що є діагностичним адаптером, призначеним для зчитування інформації з електронного блоку керування автомобіля та усунення незначних неполадок у його «мозках».

Bluetooth міні сканер ELM327 V1.5 – неймовірно зручний інструмент для діагностики автомобіля. Підтримуються всі протоколи OBD-II та безліч спеціалізованих діагностичних програм. У список машин, що підтримуються, входять практично всі легкові автомобілі з інжекторним двигуном, випущені після 1996 року.

Дозволяє очистити помилки, вимкнути MIL.
Читає діагностичні коди (стандартні та коди виробника), відображає їх значення (в базі понад 3000 кодів).

Автосканер ELM327 вставляється у спеціальний діагностичний роз'єм, який найчастіше ховається під кришкою блоку запобіжників, у бардачку або під панеллю приладів водія.
Зв'язок діагностичного адаптера з комп'ютером автомобіля відбувається за протоколом OBD-II (On Board Diagnostic), але в інтернеті його найчастіше можна зустріти під назвою OBD2.

Для того щоб працювати з автосканером ELM327 вам знадобиться пристрій для читання з встановленим діагностичним програмним забезпеченням. Таким пристроєм може бути смартфон або планшет на системі Android, ноутбук, або стаціонарний комп'ютер.

Будьте уважні!
ELM327 Bluetooth не працює на iOS.
Для роботи на платформі iOS використовуйте версію ELM327 з Wi-Fi підключенням.

Програму можна завантажити з Play Маркета.
Одним із найпопулярніших безкоштовних додатків є "Torque (Lite)", також для автомобілів ВАЗ використовується "OpenDiag". Не все ВАЗ підтримає.

Можливості адаптера ELM327 V1.5 bluetooth залежать від додатка та автомобіля:

• Читання помилок та їх розшифрування (DTC пам'ять)
• Стирання помилок (погасити лампочку MIL – Check Engine)
• Читання параметрів у режимі реального часу
• Оберти двигуна
• Навантаження двигуна
• Температура охолоджувальної рідини
• Стан паливної системи
• Швидкість руху автомобіля
• Короткострокова витрата палива
• Довгострокова витрата палива
• Абсолютний тиск повітря
• Випередження запалення
• Температура повітря, що всмоктується
• Масова витрата повітря
• Положення дросельної заслінки
• Лямбда-зонд
• Тиск палива
• Діагностувати ABS (гальма) та АКП (коробка передач) – не на всіх моделях
• Побудова графіків
• Читання VIN номера кузова
• Час розгону до 100 км/год

Характеристики:

• Сумісний з ОС Windows та Android (є QR-код на коробочці), не працює з iOS
• Радіус дії Bluetooth: 10 м
• Розмір сканера: 7 х 4,5 х 2.6 см
• Пароль на Bluetooth: 1234.
• Чіп: PIC18F25K80

Підтримувані протоколи:

• SAE J1850 PWM (41.6 kbaud)
• SAE J1850 VPW (10.4 kbaud)
• ISO 9141-2 (5 baud init, 10.4 kbaud)
• ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
• ISO 14230-4 KWP (fast init, 10.4 kbaud)
• ISO 15765-4 CAN (11 bit ID, 500 kbaud)
• ISO 15765-4 CAN (29 bit ID, 500 kbaud)
• ISO 15765-4 CAN (11 bit ID, 250 kbaud)
• ISO 15765-4 CAN (29 bit ID, 250 kbaud
• CAN-шина
• Працює з усіма OBD2 (з 1996 у США) та EOBD машинами (на бензині з 2001, дизельні з 2003/2004 у Європі).

Комплектація:

• ELM327 V1.5 bluetooth PIC18F25K80
